Области применения:
Армированный спиральный шланг «Лигнум» применяется как всасывающий рукав для воздуховодов, стружкоотсосов, пылеуловителей, промышленных пылесосов, в качестве вакуумного шланга в установках кондиционирования и вентиляции, деревообрабатывающем и мебельном оборудовании, для аспирации, отсоса воздуха, дыма, газов, пыли, опилок, стружек.
Технические характеристики
Свойства:

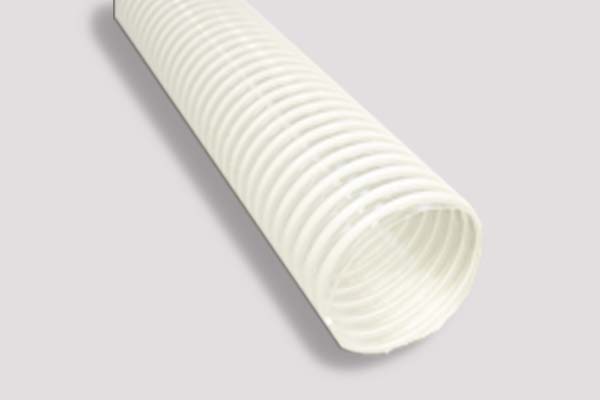

Спирально-витой шланг из пластичного ПВХ, армированый усиливающей спиралью из устойчивого к ударам и давлению ПВХ. Устойчив к воздействию атмосферных явлений и большого числа химических веществ. У шланга гладкая внутренняя и волнистая внешняя поверхности. Выпускается в нескольких цветовых вариантах.
Рабочая температура: от -20°C до +60°C.
Цвет: прозрачный с белой спиралью
По заказу изготавливается в антистатическом исполнении «Лигнум Антистатик»: цвет черный.
| Внутренний диaметр [мм] |
Вес [г/м] |
Тoлщинa стенки со спиралью [мм] |
Межспиральная тoлщинa стенки [мм] |
Рaдиус изгибa [мм] |
Вaкуум [м/H2O] |
Упaкoвкa [м] |
Oбъём упaкoвки [м3] |
|---|---|---|---|---|---|---|---|
| 16 | 145 | 2,3 | 0,7 | 28 | 4 | 30 | 0,048 |
| 19 | 150 | 2,4 | 0,7 | 30 | 4 | 30 | 0,048 |
| 20 | 152 | 2,5 | 0,7 | 30 | 4 | 30 | 0,050 |
| 25 | 155 | 2,5 | 0,75 | 30 | 4 | 30 | 0,052 |
| 30 | 195 | 2,7 | 0,75 | 35 | 4 | 30 | 0,070 |
| 32 | 205 | 2,7 | 0,75 | 35 | 4 | 30 | 0,082 |
| 35 | 230 | 2,7 | 0,75 | 35 | 4 | 30 | 0,087 |
| 38 | 260 | 2,7 | 0,75 | 45 | 3,5 | 30 | 0,098 |
| 40 | 280 | 2,7 | 0,80 | 50 | 3,5 | 30 | 0,115 |
| 45 | 350 | 2,9 | 0,80 | 55 | 3,5 | 30 | 0,139 |
| 50 | 430 | 3,2 | 0,85 | 60 | 3,5 | 30 | 0,168 |
| 55 | 470 | 3,2 | 0,85 | 60 | 3 | 30 | 0,199 |
| 60 | 500 | 3,5 | 0,85 | 70 | 3 | 30 | 0,233 |
| 63 | 520 | 3,5 | 0,85 | 70 | 3 | 30 | 0,250 |
| 65 | 540 | 3,5 | 0,85 | 75 | 3 | 30 | 0,280 |
| 70 | 580 | 3,7 | 0,85 | 90 | 3 | 30 | 0,317 |
| 76 | 640 | 3,9 | 0,90 | 100 | 3 | 30 | 0,344 |
| 80 | 750 | 4,2 | 0,90 | 110 | 3 | 30 | 0,377 |
| 90 | 850 | 4,2 | 1,00 | 125 | 3 | 30 | 0,529 |
| 100 | 970 | 4,4 | 1,00 | 140 | 3 | 30 | 0,627 |
| 102 | 1000 | 4,4 | 1,00 | 140 | 3 | 30 | 0,627 |
| 110 | 1100 | 4,8 | 1,00 | 150 | 3 | 30 | 0,746 |
| 120 | 1200 | 5,3 | 1,00 | 160 | 3 | 30 | 0,855 |
| 127 | 1270 | 5,3 | 1,00 | 170 | 3 | 30 | 0,923 |
| 130 | 1300 | 5,5 | 1,00 | 170 | 3 | 30 | 0,984 |
| 140 | 1450 | 5,7 | 1,10 | 175 | 3 | 30 | 1,070 |
| 150 | 1600 | 6,0 | 1,10 | 180 | 3 | 30 | 1,200 |
| 152 | 1650 | 6,0 | 1,10 | 180 | 3 | 30 | 1,200 |
| 160 | 1780 | 6,3 | 1,10 | 190 | 3 | 20 | 1,078 |
| 170 | 1900 | 6,3 | 1,10 | 200 | 3 | 20 | 1,150 |
| 180 | 2000 | 6,4 | 1,10 | 220 | 3 | 20 | 1,283 |
| 200 | 2200 | 6,4 | 1,10 | 240 | 2,5 | 20 | 1,513 |
Для крепления всех типов шлангов и трубок с внутренними диаметрами от 16 до 200 мм поставляем силовые одноболтовые хомуты
Цена на Лигнум
Цена указана в рублях за погонный метр.
| Диаметр мм. |
1-я Цена (миним заказ 100 тыс.руб) |
2-я Цена (миним заказ 50 тыс.руб) |
3-я Цена (миним заказ 1 бухта) |
4-я Цена (отрезки) |
|---|---|---|---|---|
| 16 | 50 | 54 | 59 | |
| 19 | 51 | 56 | 62 | |
| 20 | 52 | 57 | 63 | |
| 25 | 53 | 58 | 64 | |
| 30 | 66 | 72 | 79 | |
| 32 | 70 | 76 | 83 | |
| 35 | 79 | 86 | 94 | |
| 38 | 88 | 96 | 105 | |
| 40 | 95 | 104 | 114 | |
| 45 | 119 | 130 | 142 | |
| 50 | 146 | 159 | 174 | 201 |
| 55 | 160 | 174 | 190 | 219 |
| 60 | 170 | 185 | 202 | 233 |
| 63 | 176 | 192 | 210 | 242 |
| 65 | 183 | 200 | 218 | 251 |
| 70 | 196 | 214 | 234 | 270 |
| 76 | 217 | 237 | 259 | 298 |
| 80 | 253 | 276 | 301 | 347 |
| 90 | 288 | 313 | 342 | 394 |
| 100 | 328 | 358 | 391 | 450 |
| 102 | 338 | 369 | 403 | 464 |
| 110 | 372 | 406 | 443 | 510 |
| 120 | 405 | 442 | 482 | 555 |
| 127 | 429 | 468 | 511 | 588 |
| 130 | 439 | 479 | 523 | 602 |
| 140 | 490 | 534 | 583 | 671 |
| 150 | 541 | 589 | 643 | 740 |
| 152 | 557 | 607 | 662 | 762 |
| 160 | 601 | 655 | 714 | 822 |
| 170 | 642 | 700 | 763 | 878 |
| 180 | 675 | 735 | 802 | 923 |
| 200 | 743 | 810 | 883 | 1016 |
Некоторые шланги могут отпускаться менее стандартной бухты (4-я цена): диаметры 50 - 150 мм от 4 м, диаметры 160 – 200 мм от 3 м.
